RK3566 Prozessor Technologie und Anwendung

Der RK3566 ist ein hochleistungsfähiger Quad-Core-Prozessor, der von Rockchip entwickelt wurde und sich durch seine Vielseitigkeit in verschiedenen Anwendungsbereichen auszeichnet. Dieser System-on-Chip (SoC) basiert auf einer 22-Nanometer-Fertigungstechnologie und integriert eine ARM Cortex-A55-Architektur, die Energieeffizienz mit starker Rechenleistung kombiniert. 🛠



Fertigungsprozess des RK3566

Die Herstellung des RK3566 erfolgt in einem 22-nm-Fertigungsprozess¹, der einen optimalen Kompromiss zwischen Leistung, Kosten und Energieeffizienz bietet. Dieser Prozess ermöglicht es, die Transistordichte zu erhöhen, ohne die Wärmeentwicklung übermäßig zu steigern. Im Vergleich zum RK3588, der in einem moderneren 8-nm-Prozess gefertigt wird, ist der RK3566 zwar weniger fortschrittlich, aber kosteneffizienter für Mittelklassegeräte.

Der Fertigungsprozess umfasst mehrere Schritte:

  1. Wafer-Herstellung: Siliziumwafer werden gereinigt und präzise geschliffen, um eine glatte Oberfläche zu gewährleisten.
  2. Photolithographie: Durch UV-Licht werden komplexe Schaltkreismuster auf den Wafer übertragen.
  3. Ätzen und Dotieren: Bestimmte Bereiche des Wafers werden chemisch behandelt, um elektrische Eigenschaften zu erzeugen.
  4. Metallisierung: Leiterbahnen aus Kupfer oder Aluminium verbinden die Transistoren.
  5. Testen und Verpacken: Nach der Fertigung wird jeder Chip getestet, bevor er in ein Gehäuse eingebaut wird.

Dieser Prozess gewährleistet, dass der RK3566 zuverlässig arbeitet und für Anwendungen wie IoT-Geräte, Smart-Displays und industrielle Steuerungen geeignet ist. Die 22-nm-Technologie ermöglicht eine Taktfrequenz von bis zu 1,8 GHz, was für die meisten Embedded-Systeme ausreichend ist.

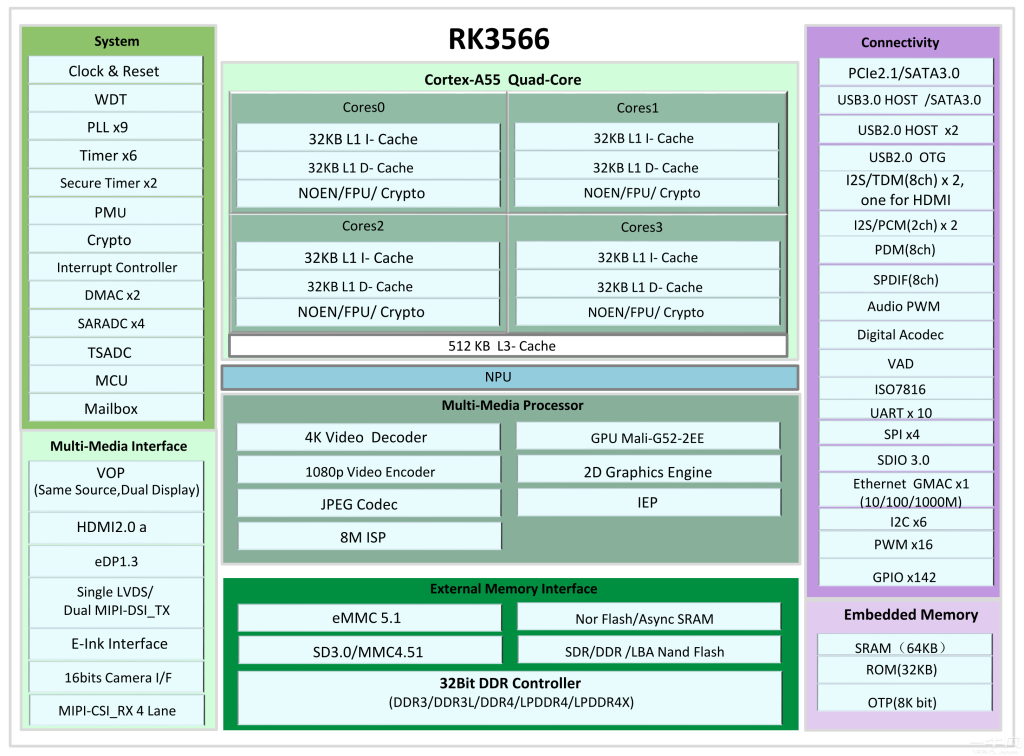

Technische Parameter des RK3566

Die technischen Spezifikationen des RK3566 machen ihn zu einer attraktiven Wahl für Entwickler. Hier eine Übersicht in tabellarischer Form:

ParameterDetails
CPUQuad-Core ARM Cortex-A55, bis zu 1,8 GHz
GPUMali-G52 2EE, unterstützt OpenGL ES 3.2, Vulkan 1.1
NPU0,8 TOPS für KI-Berechnungen
RAMUnterstützt bis zu 8 GB LPDDR4/LPDDR4X
SpeichereMMC 5.1, SDIO 3.0, SPI, NAND-Flash
Fertigungsprozess22 nm
StromverbrauchTypisch 2–5 W, abhängig von der Anwendung

Die CPU des RK3566 basiert auf der ARM Cortex-A55-Architektur², die für ihre Energieeffizienz bekannt ist. Die Mali-G52-GPU unterstützt moderne Grafikanwendungen, während die integrierte NPU³ einfache KI-Aufgaben wie Objekterkennung oder Sprachverarbeitung ermöglicht. Im Vergleich dazu bietet der RK3588 eine deutlich höhere Rechenleistung mit bis zu 6 TOPS, was ihn für anspruchsvollere KI-Anwendungen prädestiniert.

Schnittstellen des RK3566

Ein entscheidender Vorteil des RK3566 ist seine umfangreiche Schnittstellenvielfalt, die ihn für zahlreiche Geräteklassen geeignet macht. Die wichtigsten Schnittstellen sind:

  • Videoeingang/-ausgang:
    • HDMI 2.0 (bis 4K@60fps)
    • MIPI-DSI (bis 2560×1600@60fps)
    • LVDS und eDP für Displays
    • MIPI-CSI für Kameras (bis 8 MP)
  • Netzwerk:
    • 2x RGMII (Gigabit Ethernet) mit TSO⁴-Unterstützung
    • Wi-Fi 2.4/5 GHz (über externe Module)
    • 4G/5G-Unterstützung über PCIe
  • Peripherie:
    • USB 3.0 und USB 2.0
    • PCIe 2.1 (1 Lane)
    • UART, SPI, I2C, GPIO für flexible Erweiterungen
    • SDIO 3.0 für SD-Karten

Diese Schnittstellen ermöglichen den Einsatz des RK3566 in Geräten wie Smart-NVRs, Cloud-Terminals und IoT-Gateways. Die Unterstützung von 4K-Videoausgabe ist besonders nützlich für Digital-Signage-Anwendungen, während die Gigabit-Ethernet-Schnittstellen eine schnelle Datenübertragung gewährleisten. 🖥

Anwendungsgebiete des RK3566

Der RK3566 findet in zahlreichen Bereichen Anwendung, da er Leistung, Kosten und Flexibilität vereint. Zu den Hauptanwendungsgebieten gehören:

  1. Internet der Dinge (IoT): Der RK3566 wird in IoT-Gateways eingesetzt, die Daten von Sensoren sammeln und an die Cloud weiterleiten. Seine Energieeffizienz und die Unterstützung von 4G/5G machen ihn ideal für solche Szenarien.
  2. Intelligente Displays: Von Digital-Signage-Systemen bis hin zu interaktiven Kiosken – die 4K-Unterstützung und die GPU-Leistung des RK3566 ermöglichen hochauflösende Inhalte.
  3. Industrielle Steuerung: In SPS-Systemen (Speicherprogrammierbare Steuerungen) sorgt der RK3566 für zuverlässige Echtzeitverarbeitung.
  4. Smart Home: Geräte wie Sprachassistenten oder Sicherheitskameras profitieren von der NPU und den Kameraschnittstellen.

Im Vergleich dazu wird der RK3588 häufig in High-End-Anwendungen wie KI-Servern oder autonomen Robotern eingesetzt, wo höhere Rechenleistung erforderlich ist.

Vergleich mit dem RK3588

Um die Stärken des RK3566 besser zu verstehen, lohnt sich ein Vergleich mit dem RK3588, der als Flaggschiff-SoC von Rockchip gilt. Hier eine Gegenüberstellung:

MerkmalRK3566RK3588
CPUQuad-Core Cortex-A55, 1,8 GHz4x Cortex-A76 + 4x Cortex-A55, 2,4 GHz
GPUMali-G52 2EEMali-G610 MP4
NPU0,8 TOPS6 TOPS
Fertigungsprozess22 nm8 nm
Videoausgabe4K@60fps8K@60fps
ZielmarktMittelklasse, IoT, EmbeddedHigh-End, KI, Multimedia

Während der RK3588 für anspruchsvolle Anwendungen wie 8K-Streaming oder komplexe KI-Modelle ausgelegt ist, bleibt der RK3566 die kostengünstigere Wahl für Projekte, die keine Spitzenleistung erfordern. Beide Chips ergänzen sich im Portfolio von Rockchip und decken unterschiedliche Marktsegmente ab.

Optimierung und Programmierung

Die Softwareunterstützung für den RK3566 ist umfassend, da Rockchip Open-Source-Ressourcen auf Plattformen wie GitHub bereitstellt. Entwickler können auf Linux-basierte Betriebssysteme wie Ubuntu oder Debian zurückgreifen, die für den RK3566 optimiert sind. Android wird ebenfalls unterstützt, was den Einsatz in Consumer-Geräten erleichtert. Die Programmierung der NPU für KI-Aufgaben erfolgt über Frameworks wie TensorFlow Lite, wobei die 0,8 TOPS ausreichend sind für einfache Inferenzaufgaben⁵.

Ein Beispiel für eine typische Anwendung ist die Integration des RK3566 in ein Smart-NVR-System. Hier wird die MIPI-CSI-Schnittstelle für Kameras genutzt, während die NPU für die Echtzeitanalyse von Videodaten verwendet wird. Solche Systeme profitieren von der Energieeffizienz des RK3566, die den Dauerbetrieb ermöglicht, ohne dass ein aufwendiges Kühlsystem erforderlich ist.

Herausforderungen und Grenzen

Trotz seiner Vielseitigkeit hat der RK3566 einige Einschränkungen. Die GPU ist nicht für High-End-Gaming ausgelegt, und die NPU ist im Vergleich zum RK3588 weniger leistungsfähig. Für Anwendungen, die intensive KI-Berechnungen erfordern, wie etwa Deep Learning, ist der RK3566 daher weniger geeignet. Auch die 22-nm-Technologie führt zu einem etwas höheren Stromverbrauch als bei modernen 8-nm-Chips.

Dennoch bleibt der RK3566 eine ausgezeichnete Wahl für Projekte, bei denen Kosten und Flexibilität im Vordergrund stehen. Entwickler sollten jedoch die thermischen Anforderungen berücksichtigen, insbesondere bei Dauerbetrieb in warmen Umgebungen.

Zukunftsperspektiven

Die Nachfrage nach energieeffizienten SoCs wie dem RK3566 wird in den kommenden Jahren weiter steigen, da IoT und Smart Devices immer mehr an Bedeutung gewinnen. Während der RK3588 die High-End-Sparte bedient, wird der RK3566 weiterhin eine Schlüsselrolle in der Mittelklasse spielen. Neue Software-Updates und optimierte Treiber könnten die Leistung des RK3566 in Zukunft noch verbessern, insbesondere im Bereich der KI-Anwendungen.



Der RK3566 ist ein vielseitiger und kosteneffizienter Prozessor, der sich durch seine umfangreichen Schnittstellen, solide Leistung und breite Anwendungsgebiete auszeichnet. Ob in IoT-Geräten, intelligenten Displays oder industriellen Anwendungen – der RK3566 bietet eine zuverlässige Plattform für Entwickler. Seine 22-nm-Fertigung und die Cortex-A55-Architektur sorgen für eine ausgewogene Kombination aus Leistung und Energieeffizienz, während die Unterstützung von 4K-Video und KI-Funktionen moderne Anforderungen erfüllt. Im Vergleich zum RK3588 ist er weniger leistungsstark, aber ideal für Projekte, bei denen Budget und Flexibilität entscheidend sind. 🧠


Anmerkungen

  1. 22-nm-Fertigungsprozess: Ein Herstellungsverfahren, bei dem die Strukturgröße der Transistoren etwa 22 Nanometer beträgt, was die Leistung und Energieeffizienz beeinflusst.
  2. ARM Cortex-A55: Eine Prozessorarchitektur, die für hohe Energieeffizienz bei moderater Rechenleistung entwickelt wurde.
  3. NPU: Neural Processing Unit, eine spezialisierte Einheit für KI-Berechnungen wie maschinelles Lernen.
  4. TSO: TCP Segmentation Offload, eine Technik zur Verbesserung der Netzwerkleistung durch Hardware-Beschleunigung.
  5. Inferenzaufgaben: Berechnungen, die darauf abzielen, Vorhersagen oder Entscheidungen auf Basis eines trainierten KI-Modells zu treffen.
