Der Rockchip RK3588 ist ein hochmoderner System-on-Chip (SoC), der sich durch seine außergewöhnliche Leistung, Vielseitigkeit und umfangreiche Schnittstellenvielfalt auszeichnet. Entwickelt für Anwendungen wie Edge Computing, künstliche Intelligenz (KI), Multimedia, Industrieautomatisierung und Smart-Home-Systeme, bietet der RK3588 eine beeindruckende Kombination aus Rechenleistung, Grafikfähigkeiten und Erweiterungsmöglichkeiten.

1. Kernarchitektur und Leistungsmerkmale

Die Grundlage des RK3588 bildet eine Octa-Core-CPU 🖥, die aus zwei Clustern besteht:

• Vier Cortex-A76-Kerne (bis 2.4 GHz): Diese High-Performance-Kerne sind für rechenintensive Aufgaben wie KI-Inferenz, Videoverarbeitung und komplexe Berechnungen optimiert.

• Vier Cortex-A55-Kerne (bis 1.8 GHz): Diese energieeffizienten Kerne eignen sich für Hintergrundprozesse und stromsparende Anwendungen.

Die Kerne basieren auf der ARM DynamIQ-Architektur, die einen gemeinsamen L3-Cache (bis zu 4 MB) nutzt, um die Kommunikation zwischen den Clustern zu beschleunigen. Jeder Kern verfügt über eine NEON-Co-Prozessoreinheit und eine Floating-Point-Unit (FPU), die Vektorberechnungen und Hardware-Virtualisierung unterstützen. Dies macht den RK3588 ideal für Multitasking und virtualisierte Umgebungen.

Grafik und KI

Die GPU ist eine ARM Mali-G610 MP4 🎮 mit vier Shader-Kernen, die folgende Standards unterstützt:

• OpenGL ES 1.1/2.0/3.2

• OpenCL 2.2

• Vulkan 1.2

Zusätzlich integriert die GPU eine 2D-Hardwarebeschleunigung mit Memory Management Unit (MMU), die Vektorgrafiken und Bildskalierung effizient verarbeitet. Für KI-Anwendungen sorgt eine 6 TOPS Neural Processing Unit (NPU) 🧠, die folgende Datenformate unterstützt:

• INT4/INT8/INT16/FP16 für gemischte Präzision

• Kompatibilität mit Frameworks wie TensorFlow, PyTorch, Caffe, MXNet und ONNX

Die NPU ist mit einem dedizierten DMA (Direct Memory Access) und SRAM ausgestattet, um Modelle mit minimaler Latenz auszuführen, z. B. für Objekterkennung, Gesichtserkennung oder Sprachsynthese.

Bildverarbeitung und Speicher

Der integrierte 48MP Image Signal Processor (ISP 3.0) 📸 unterstützt fortschrittliche Kamerafunktionen:

• High Dynamic Range (HDR)

• 3A-Funktionen (Auto Exposure, Auto Focus, Auto White Balance)

• 3D/2D-Rauschunterdrückung (3DNR/2DNR)

• Schärfung, Entnebelung, Fischaugenkorrektur, Gammakorrektur

Der Speichercontroller unterstützt LPDDR4, LPDDR4X und LPDDR5 💾 mit einer Kapazität von bis zu 32 GB. Die vierkanalige Architektur bietet hohe Bandbreite, ideal für parallele Verarbeitung von Video, KI und Grafik. Für persistente Speicherung stehen eMMC 5.1, SD/MMC, SATA 3.0 und NVMe (über PCIe) zur Verfügung.

Fertigungsprozess

Der RK3588 wird im 8nm-Prozess hergestellt, der eine ausgezeichnete Balance zwischen Leistung und Energieeffizienz bietet. Dies ermöglicht den Einsatz in kompakten Geräten ohne übermäßige Wärmeentwicklung, vorausgesetzt, eine angemessene Kühlung ist vorhanden.

2. Video- und Display-Schnittstellen

Die Multimedia-Fähigkeiten des RK3588 sind außergewöhnlich und machen ihn zur ersten Wahl für Anwendungen wie digitale Werbetafeln, VR/AR-Systeme, Überwachungskameras und High-End-Mediaplayer.

Videoverarbeitung

Die Video Processing Unit (VPU) unterstützt sowohl Dekodierung als auch Kodierung auf höchstem Niveau:

• Dekodierung:

  • H.265/HEVC und VP9: 8K@60fps

  • H.264/AVC: 8K@30fps

  • AV1: 4K@60fps

  • Mehrkanal-Dekodierung: Bis zu 32 Kanäle 1080p@30fps

• Kodierung:

  • H.265/H.264: 8K@30fps

  • Mehrkanal-Kodierung: Bis zu 16 Kanäle 1080p@30fps

Diese Fähigkeiten ermöglichen den RK3588, komplexe Videostreams in Echtzeit zu verarbeiten, z. B. für Sicherheitsüberwachung oder Streaming-Plattformen.

Display-Ausgänge

Der SoC bietet eine beeindruckende Vielfalt an Display-Schnittstellen 📺:

• 2x HDMI 2.1/eDP 1.3: Einzeln bis 8K@60fps oder 4K@120fps, mit HDCP 2.3-Unterstützung.

• 2x DisplayPort 1.4: Bis 8K@30fps, ideal für professionelle Monitore.

• 2x MIPI-DSI: 4K@60fps, häufig für Tablet- oder Embedded-Displays.

• BT.1120-Ausgang: Für Legacy-Videoanwendungen.

• LVDS-Unterstützung: Über externe Chips wie den RK628, bis 1080p@60fps.

Ein Alleinstellungsmerkmal ist die vierfache heterogene Anzeige (Quad-Display), bei der vier Bildschirme unterschiedliche Inhalte mit einer maximalen Auflösung von 7680×4320@60Hz anzeigen können. Dies ist perfekt für Multi-Monitor-Setups oder interaktive Kiosksysteme.

Videoeingänge

Für Kamera- und Videoeingangsanwendungen bietet der RK3588:

• 1x HDMI 2.0 RX: 4K@60fps, mit HDCP 2.3 für geschützte Inhalte.

• 2x MIPI-CSI: Unterstützt Dual-Kamera-Setups mit bis zu 48MP.

• DVP-Port: Für ältere Kamerasysteme.

Diese Eingänge sind ideal für Anwendungen wie Videokonferenzen, Überwachung oder Live-Streaming.

3. Netzwerk- und Kommunikationsschnittstellen

Konnektivität ist ein entscheidender Faktor für moderne Geräte, und der RK3588 enttäuscht nicht 🌐.

Kabelgebundene Netzwerke

• 2x GMAC (Gigabit Media Access Controller): Unterstützt 10/100/1000 Mbps über RGMII- oder RMII-Schnittstellen.

• Einige Entwicklungsboards wie das ROC-RK3588-RT erweitern dies auf 2.5GbE, was für NAS-Systeme oder Serveranwendungen ideal ist.

Drahtlose Netzwerke

• WiFi 6: 2.4 GHz/5 GHz, 802.11 a/b/g/n/ac/ax, für schnelle und stabile Verbindungen.

• Bluetooth 5.0: Für Peripheriegeräte wie Kopfhörer, Tastaturen oder Sensoren.

• 4G/5G-Unterstützung: Über M.2- oder PCIe-Module, kompatibel mit Modems wie Quectel.

Industrielle Kommunikation

• 3x CAN-Bus: Für robuste Kommunikation in Automobil- oder Industrieanwendungen.

• Wake-on-LAN: Ermöglicht Fernaktivierung.

• Low-Power-Modi: Für energieeffiziente Netzwerkoperationen.

Diese Schnittstellen machen den RK3588 vielseitig einsetzbar, von Smart-Home-Gateways bis hin zu industriellen Steuerungssystemen.

4. Speicher- und Erweiterungsmöglichkeiten

Die Speicher- und Erweiterungsoptionen des RK3588 sind darauf ausgelegt, sowohl große Datenmengen als auch flexible Hardwareanbindungen zu unterstützen 💾.

Speicher

• eMMC 5.1: Bis zu 128 GB (einige Boards unterstützen 256 GB), für schnelle Systemstarts.

• SD/MMC: SDIO 3.0 mit 4-Bit-Datenbus, für erweiterbare Speicherkarten.

• 3x SATA 3.0: Bis 6 Gbps, teilweise mit PCIe/USB geteilt.

• NVMe SSD: Über PCIe 3.0, unterstützt TB-große Speicher für High-End-Anwendungen.

Erweiterungsschnittstellen

• PCIe 3.0: 4 Lanes, bis 8 Gbps, für NVMe-SSDs, GPUs oder Netzwerkkarten.

• 2x PCIe 2.1: Single Lane, oft für SATA oder USB 3.0 genutzt.

• M.2-Slots:

  • Key M: Für NVMe-SSDs.

  • Key B: Für 4G/5G-Module.

  • Key A/E: Für WiFi/Bluetooth-Module.

• SPI Flash: Für Firmware oder Bootloader.

• RTC-Batterieanschluss: Für Echtzeituhr (Real-Time Clock).

Besonderheiten

Einige Entwicklungsboards wie das FriendlyElec CM3588 bieten NAS-spezifische Erweiterungen mit bis zu vier NVMe-SSDs und Lese-/Schreibgeschwindigkeiten von über 1 GB/s. Dies macht den RK3588 ideal für datenintensive Anwendungen wie Cloud-Speicher oder Mediencenter.

5. Allgemeine Peripherieschnittstellen

Die Peripherieanschlüsse des RK3588 sind so vielfältig, dass sie nahezu jede Embedded-Anwendung abdecken 🔌.

USB

• 2x USB 3.1 Gen 1: 5 Gbps, mit 1x OTG und 1x Host (teilweise mit DisplayPort geteilt).

• 2x USB 2.0 Host: Für Tastaturen, Mäuse oder Sensoren.

Serielle Kommunikation

• 10x UART: Bis 4 Mbps, unterstützt 5/6/7/8-Bit-Datenformate und automatische Flusskontrolle. UART2 wird oft für Debugging verwendet.

• Mehrere I2C-Kanäle: Bis 400 Kbps (teilweise 1 Mbps), für Sensoren oder Displays.

• 1x SPI: Bis 50 MHz, im Master- oder Slave-Modus.

GPIO

• Zahlreiche GPIO-Pins: Unterstützen Interrupts (Level/Edge), konfigurierbare Pull-Up/Down-Widerstände und variable Ansteuerungsstärken (2-8 mA bei 3.3V).

Audio

• 2x I2S: Unterstützt 8 Kanäle, 16-32 Bit, bis 192 kHz Samplingrate 🎶.

• PDM: Für Mikrofon-Arrays, ideal für Sprachsteuerung.

• SPDIF-Ausgang: Für digitale Audioübertragung.

• 3.5mm-Klinke: Auf einigen Boards für Kopfhörer/Mikrofone.

Weitere Schnittstellen

• 1x ADC: 4-Kanal-Eingang, für Temperatursensoren oder analoge Signale.

• IR-Empfänger: Für Fernbedienungen.

• Mehrere PWM-Kanäle: Für Motorsteuerung, Lüfter oder LED-Dimmung.

Diese Schnittstellen ermöglichen den Einsatz des RK3588 in Robotik, IoT, Heimautomatisierung und mehr.

6. Hardware-Layout des SoC

Das physikalische Layout des RK3588 ist darauf ausgelegt, Leistung, Signalintegrität und Erweiterbarkeit zu maximieren. Der Chip verwendet ein Flip-Chip Ball Grid Array (FCBGA)-Gehäuse mit etwa 800-1000 Pins, abhängig von der Variante.

Internes Layout

• CPU-Cluster: Zentral positioniert, mit den Cortex-A76- und A55-Kernen um einen gemeinsamen L3-Cache gruppiert. Dies minimiert die Latenz bei der Kernkommunikation.

• GPU (Mali-G610): In der Nähe des Speichercontrollers, um die Bandbreite für Grafikanwendungen zu maximieren.

• NPU: Nahe der CPU, mit dediziertem SRAM und DMA für schnelle KI-Berechnungen 🧠.

• Videoeinheit (VPU): Integriert mit dem ISP, um Datenflüsse für Kameras und Displays zu optimieren.

• Speichercontroller: Zentral, mit vier Kanälen für LPDDR4/4X/5, um CPU, GPU und VPU gleichmäßig zu bedienen.

• Schnittstellen-Controller: USB, PCIe, HDMI, MIPI und GMAC sind an den Chiprändern angeordnet, um PCB-Leitungen zu vereinfachen.

• Stromversorgung: Mehrere Stromdomänen (VDD_CPU, VDD_GPU, VDD_DDR) mit dedizierten Pins, unterstützt durch einen externen PMIC wie den RK806-1.

• SerDes: Hochgeschwindigkeits-Schnittstellen (PCIe, SATA, DisplayPort) nutzen SerDes-Blöcke an den Nord- und Südseiten des Chips, um Signalintegrität zu gewährleisten.

Pin-Gruppierung

Die Pins sind in funktionelle Blöcke unterteilt:

• Strom und Masse: Zahlreiche VDD- und GND-Pins, gleichmäßig verteilt, um EMI (elektromagnetische Interferenzen) zu minimieren.

• Speicher: Ca. 200 Pins für LPDDR-Daten (DQ), Adressen (CA), Steuerung (CS, CLK, DQS).

• Hochgeschwindigkeitsschnittstellen:

  • HDMI 2.1: TMDS-Daten (3x Differentialpaare), CLK, DDC (I2C), HPD, CEC.

  • PCIe 3.0: 4 Lanes (TX0-3, RX0-3, REFCLK).

  • USB 3.1: TX/RX-Differentialpaare.

• Low-Speed-Schnittstellen: UART, I2C, SPI, GPIO, gruppiert für einfache Erweiterungen.

Layout-Merkmale

• Hochgeschwindigkeitssignale: PCIe, HDMI und USB nutzen strikte Längenabgleiche und Abschirmungen, um Signalverluste zu minimieren.

• GPIO-Konzentration: Low-Speed-Pins sind an einer Seite des Chips gebündelt, um 40-Pin-Erweiterungen (z. B. Raspberry Pi-kompatibel) zu vereinfachen.

• Wärmemanagement: Der zentrale SoC-Bereich ist für Kühlkörper oder Lüfter ausgelegt, da intensive Workloads (z. B. 8K-Dekodierung) erhebliche Wärme erzeugen.

7. Pinbelegung und Multiplexing

Die Pinbelegung des RK3588 ist hochgradig flexibel dank Pin-Multiplexing (Pin-Mux), bei dem ein Pin mehrere Funktionen übernehmen kann. Dies wird über Software (z. B. Device Tree oder Register) konfiguriert.

Haupt-Pin-Kategorien

1. Stromversorgung:

   • VDD_CPU, VDD_GPU, VDD_NPU, VDD_DDR

   • Zahlreiche GND-Pins für Stabilität

2. Speicher:

   • LPDDR: Daten (DQ0-31), Adressen (A0-15), Steuerung (CS, CLK, DQS)

   • eMMC: CMD, CLK, DATA0-7, RST

   • SDIO: CMD, CLK, DATA0-3

3. Video:

   • HDMI TX/RX: TMDS, DDC, HPD

   • MIPI-DSI/CSI: HS-Daten (4 Lanes), LP-Steuerung

   • DisplayPort: 4 Lanes + AUX

4. Netzwerk:

   • GMAC: TXD0-3, RXD0-3, TX_CLK, RX_CLK, MDC, MDIO

5. Peripherie:

   • UART: TXD, RXD, CTS, RTS (10 Kanäle)

   • I2C: SCL, SDA

   • SPI: CLK, CS, MISO, MOSI

   • GPIO: Bis zu 100 Pins, konfigurierbar

   • PWM, ADC, IR, I2S, PDM

Pin-Multiplexing

• Ein Pin wie GPIO0_A0 kann z. B. als GPIO, UART2_TX, SPI0_CLK oder PWM0 genutzt werden.

• Hochgeschwindigkeitsschnittstellen wie PCIe/SATA/USB 3.0 teilen sich oft PHYs, was bedeutet, dass nicht alle gleichzeitig genutzt werden können.

• HDMI und eDP teilen sich Pins, was die gleichzeitige Nutzung einschränken kann.

Software-Konfiguration

Die Pin-Funktionen werden im Device Tree (Linux) oder über Register (Bare-Metal) definiert. Entwicklungsboards wie das Radxa ROCK 5B fixieren einige Pins für spezifische Funktionen (z. B. UART2 für Debugging), um die Entwicklung zu vereinfachen. Entwickler müssen die Board-Dokumentation prüfen, um Konflikte zu vermeiden.

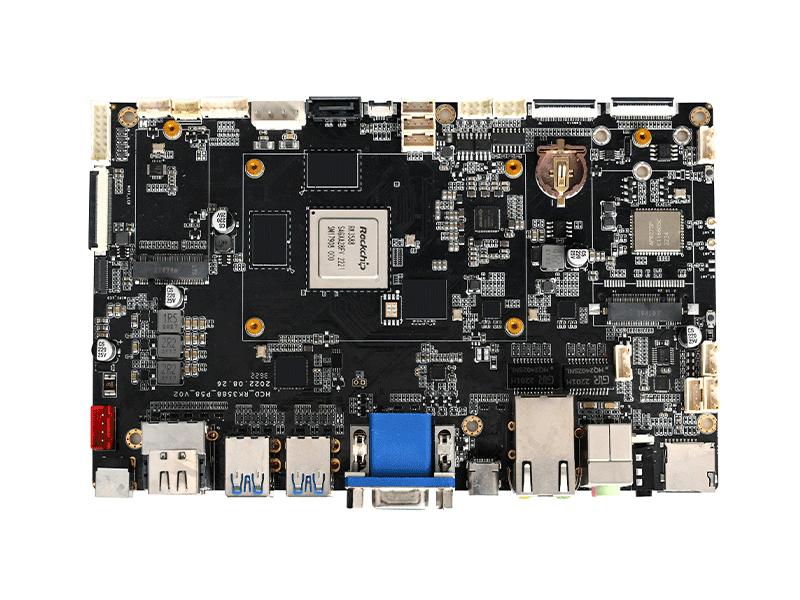

8. Layout typischer Entwicklungsboards

Die physikalische Anordnung der Schnittstellen auf RK3588-basierten Entwicklungsboards ist entscheidend für deren Einsatz. Jedes Board hat ein einzigartiges Layout, aber es gibt Gemeinsamkeiten in der Platzierung von SoC, Speicher und Schnittstellen. Hier sind detaillierte Beschreibungen der populärsten Boards:

Radxa ROCK 5B

• Größe: 100 mm x 74 mm (Pico-ITX)

• Layout (Oberseite):

  • Nordwest: HDMI 2.1 Ausgang (8K@60fps), HDMI 2.0 Eingang (4K@60fps).

  • Nord: 2x MIPI-DSI (4-Lane, für Displays), M.2 Key M (PCIe 3.0 x4 für NVMe).

  • Nordost: Gigabit-Ethernet (RJ45), 2x USB 3.1 Gen 1 (Type-A), 2x USB 2.0 (Type-A).

  • Südost: Power-Button, Status-LEDs.

  • Süd: 40-Pin GPIO (Raspberry Pi-kompatibel, mit UART, I2C, SPI, PWM), USB-C (Strom, 5V/3A oder 12V/2A).

• Rückseite:

  • MIPI-CSI (4-Lane, für Kameras).

  • MicroSD-Slot (für Boot-Medien).

  • eMMC-Modul (austauschbar, bis 128 GB).

  • RTC-Batterieanschluss (für Echtzeituhr).

• Besonderheiten:

  • Kühlung: Passiver Kühlkörper über dem RK3588, optionaler Lüfteranschluss.

  • GPIO: Standardisierte Pinbelegung für Erweiterungsmodule.

  • Anwendung: Multimedia, KI-Entwicklung, IoT.

FriendlyElec CM3588

• Größe: SoM (68 mm x 48 mm) + Trägerboard

• SoM-Layout:

  • Zentrum: RK3588-Chip, umgeben von LPDDR4-Modulen (4/8/16 GB).

  • Unterseite: 4x 100-Pin Hochdensitätskonnektoren, die nahezu alle Schnittstellen (PCIe, HDMI, USB, UART) freilegen.

  • Nord: SPI Flash (für Firmware), eMMC-Chip (bis 256 GB).

• Trägerboard-Layout:

  • Nord: 2x HDMI-Ausgang (1x 8K@60fps, 1x 4K@120fps), 1x HDMI-Eingang (4K@60fps).

  • Ost: 2x 2.5G Ethernet (RJ45), M.2 Key M (für 4x NVMe-SSDs).

  • West: 2x USB 3.1 (Type-A), 1x USB-C (OTG), MicroSD-Slot.

  • Süd: 40-Pin GPIO, Debug-UART (3.3V TTL), CAN-Bus.

  • Zentrum: MIPI-DSI, MIPI-CSI, Audio (3.5 mm Klinke).

• Besonderheiten:

  • NAS-Unterstützung: Erweiterung für bis zu 4 SSDs, ideal für Server.

  • Kühlung: Lüfteranschluss (12V PWM).

  • Anwendung: NAS, Edge Computing, Industrie.

Geniatech DB3588V2

• Größe: 150 mm x 100 mm

• Layout (Oberseite):

  • Nordwest: HDMI 2.1, eDP, MIPI-DSI (Display-Cluster).

  • Nord: M.2 Key B (4G/5G), M.2 Key E (WiFi 6/Bluetooth).

  • Nordost: 2x SATA 3.0 (mit Stromanschluss).

  • Ost: Gigabit-Ethernet, 2x USB 3.1, 1x USB 2.0.

  • Südost: RS232, RS485, CAN-Bus (industrielle Schnittstellen).

  • Süd: 40-Pin GPIO, Debug-UART, Audio-Ein-/Ausgang.

• Rückseite:

  • MIPI-CSI (Dual-Kamera).

  • MicroSD und eMMC-Slot.

• Besonderheiten:

  • Industrie-Design: Unterstützt -40°C bis 85°C.

  • Kühlung: Kühlkörper mit optionalem Lüfter.

  • Anwendung: IoT, industrielle Steuerung.

Forlinx FET3588-C SoM

• Größe: SoM (82 mm x 54 mm)

• SoM-Layout:

  • Zentrum: RK3588 mit LPDDR4-Modulen.

  • Unterseite: 400-Pin Board-to-Board-Konnektoren, unterstützen PCIe, SATA, HDMI, MIPI.

  • Oberseite: Kühlpad über dem SoC.

• Trägerboard-Layout (Referenzdesign):

  • Nord: Dual-HDMI, DisplayPort 1.4, MIPI-DSI.

  • Ost: Dual-Gigabit-Ethernet, M.2 NVMe, USB 3.1.

  • West: MIPI-CSI, SATA, Audio.

  • Süd: GPIO, UART, I2C, CAN.

• Besonderheiten:

  • Hohe Pin-Dichte: Ideal für kundenspezifische Designs.

  • Anwendung: Embedded-Systeme, industrielle HMI.

GenBook RK3588

• Größe: SoM (60 mm x 40 mm) + Erweiterungsboard

• Layout:

  • SoM: RK3588, LPDDR4, eMMC, 50-Pin FPC-Konnektor (PCIe, USB, UART).

  • Erweiterungsboard:

    • Nord: HDMI, MIPI-DSI.

    • Ost: USB-C (Strom + OTG), Gigabit-Ethernet.

    • Süd: 40-Pin GPIO, Debug-UART.

    • West: M.2 Key A/E (WiFi/Bluetooth), MIPI-CSI.

• Besonderheiten:

  • Kompaktes Design: Für Laptops oder tragbare Geräte.

  • Anwendung: Mobile Geräte, Open-Source-Hardware.

9. Erweiterungsfunktionen

Die Erweiterungsmöglichkeiten des RK3588 machen ihn extrem flexibel für Entwickler und Systemintegratoren.

Betriebssysteme

• Android 12/13: Optimiert für Multimedia und Touch-Displays.

• Linux: Ubuntu, Debian, Buildroot, mit Community-Unterstützung (z. B. Armbian).

• RTLinux: Für Echtzeitanwendungen in der Industrie.

• Windows: Teilweise Unterstützung für Windows 7/8/10/11 bei kundenspezifischen Anpassungen.

KI-Entwicklung

• RKNN-Toolkit2 🛠: Für Modellkonvertierung, Inferenz und Performance-Analyse.

• RKNPU2: Unterstützt vortrainierte Modelle für Bildklassifikation, Objekterkennung, semantische Segmentierung.

• Kompatibilität mit Frameworks wie TensorFlow, PyTorch, ONNX.

Industrielle Eigenschaften

• Weiter Temperaturbereich: -40°C bis 85°C (auf bestimmten Boards).

• Vibrationsfestigkeit: Feste Schraublöcher für robuste Montage.

• Lange Lebensdauer: Mindestens 10 Jahre Verfügbarkeit, ideal für industrielle Projekte.

Erweiterungsmodule

• 40-Pin GPIO: Kompatibel mit Raspberry Pi-Erweiterungen, für Sensoren, Aktoren oder Displays.

• M.2-Slots: Für NVMe, 4G/5G oder WiFi/Bluetooth.

• FPC-Konnektoren: Auf Boards wie dem GenBook RK3588 für PCIe, UART, I2C.

• Hochdensitätskonnektoren: Auf SoMs wie dem Forlinx FET3588-C, mit bis zu 400 Pins.

• NAS-Module: Unterstützung für bis zu 4 SSDs (FriendlyElec CM3588).

• Netzwerkmodule: 4x 2.5GbE-Erweiterungen (Firefly EXT-2.5GE-RK3588-RT).

Entwicklungsunterstützung

• SDK und APIs: Für Treiberentwicklung und Anpassung.

• Hardware-Dokumentation: Schaltpläne, PCB-Layouts, Pinbelegungen.

• Community: Foren wie Radxa, Armbian oder FriendlyElec bieten Tutorials und Images.

10. Anwendungsszenarien

Die Kombination aus Leistung, Schnittstellen und Erweiterungen macht den RK3588 vielseitig einsetzbar:

• Edge Computing: Multikamera-Verarbeitung, Netzwerk-Video-Rekorder (NVR).

• Künstliche Intelligenz: Bilderkennung, Sprachassistenten, autonome Robotik 🦾.

• Multimedia: 8K-Mediaplayer, digitale Werbetafeln, VR/AR-Systeme 📽.

• Industrieautomatisierung: CAN-Bus-Steuerungen, HMI-Displays.

• Smart Home: Mikrofon-Arrays für Sprachsteuerung, IoT-Gateways.

• Server: Kleine Cluster für Cloud-Speicher oder Webhosting.

• Bildung und DIY: Open-Source-Projekte, Raspberry Pi-ähnliche Anwendungen.

11. Layout- und Designhinweise

Schnittstellen-Multiplexing

Viele Schnittstellen teilen sich physikalische Pins, was sorgfältige Planung erfordert:

• PCIe/SATA/USB 3.0: Nutzen dieselben PHYs, sodass z. B. PCIe 3.0 und SATA nicht gleichzeitig voll funktionsfähig sind.

• HDMI/eDP: Geteilte Pins, oft nur eine Schnittstelle pro Port nutzbar.

• GPIO-Konflikte: Einige Pins sind für Standardfunktionen (z. B. UART2) reserviert.

Entwickler sollten die Board-Dokumentation prüfen, um Multiplexing-Konflikte zu vermeiden.

Kühlung

Der RK3588 erzeugt bei intensiven Workloads (z. B. 8K-Dekodierung oder KI-Inferenz) erhebliche Wärme. Empfehlungen:

• Passiver Kühlkörper: Standard auf den meisten Boards.

• Aktiver Lüfter: Für High-Performance-Anwendungen erforderlich ❄.

• Wärmeleitpads: Für SoMs, die in Gehäusen montiert werden.

Leiterplatten-Design

• Hochgeschwindigkeitssignale: PCIe, HDMI, USB erfordern strikte Längenabgleiche und Abschirmungen.

• GPIO-Strom: Begrenzt auf 3.3V, 2-8 mA; für stärkere Lasten sind Treiber erforderlich.

• Stromversorgung: USB-C (5V/3A oder 12V/2A) oder DC-Eingang (12-24V auf einigen Boards).

Software

• Device Tree: Muss an das Board-Layout angepasst werden, um Pins und Schnittstellen korrekt zu aktivieren.

• Treiber: Offizielle SDKs enthalten Treiber für PCIe, 5G oder Kameras.

• Images: Community-Images wie Armbian bieten optimierte Kernel für gängige Boards.

12. Detailliertes Layout-Beispiel: Radxa ROCK 5B

Um die Layout-Beschreibung zu konkretisieren, hier eine detaillierte Analyse des Radxa ROCK 5B (Oberseite, schematisch):

+---------------------------------------------------+
| HDMI-Out   MIPI-DSI        M.2 Key M (NVMe)       |
| HDMI-In                                           |
|                                                   |
| +-------------------+       RJ45 (GbE)            |
| |       RK3588      |       USB 3.1 (x2)          |
| |   (Kühlkörper)    |       USB 2.0 (x2)          |
| +-------------------+                             |
|                                                   |
| 40-Pin GPIO                    Power Button       |
|                                Status LEDs        |
| USB-C (Power)                                     |
+---------------------------------------------------+

• Rückseite:

  • MIPI-CSI: Zentral, für Kameras.

  • MicroSD: Südlich, für Boot-Medien.

  • eMMC-Slot: Zentral-rechts, austauschbar.

  • RTC-Batterie: Nahe USB-C.

• Koordinaten (ca.):

  • HDMI-Out: (10 mm, 5 mm)

  • M.2 Key M: (80 mm, 5 mm)

  • USB-C: (10 mm, 70 mm)

  • GPIO: (20 mm, 65 mm)

• Besonderheiten:

  • Der RK3588 ist zentral positioniert, mit LPDDR4-Modulen in einem Quadrat darum.

  • Hochgeschwindigkeitsschnittstellen (HDMI, PCIe) sind nördlich, um Leiterbahnlängen zu minimieren.

  • USB und Ethernet sind östlich, für einfache Kabelzuführung.

Der RK3588 ist ein Meilenstein in der Welt der eingebetteten Systeme. Seine Octa-Core-CPU, 6 TOPS NPU, Mali-G610 GPU und die umfangreichen Schnittstellen – von HDMI 2.1 über PCIe 3.0 bis hin zu CAN-Bus – bieten unvergleichliche Flexibilität. Das Hardware-Layout optimiert Leistung und Erweiterbarkeit, während die Pinbelegung durch Multiplexing maximale Anpassungsfähigkeit ermöglicht. Entwicklungsboards wie das Radxa ROCK 5B, FriendlyElec CM3588 oder Geniatech DB3588V2 zeigen, wie das Potenzial des RK3588 in realen Anwendungen genutzt wird, sei es für KI, Multimedia, Industrie oder DIY-Projekte.

Entwickler profitieren von der Software-Unterstützung (Android, Linux, RTLinux), der Community und den Erweiterungsoptionen, die von GPIO bis zu NAS-Modulen reichen. Mit sorgfältiger Planung – insbesondere bei Multiplexing und Kühlung – kann der RK3588 innovative Lösungen in nahezu jedem Bereich ermöglichen. Ob für ein 8K-Multidisplay-System, einen KI-gesteuerten Roboter oder ein robustes Industriegerät: Dieser SoC ist ein Allrounder, der die Zukunft gestaltet.

Weitere Informationen
