Die RK3568 ist ein hochleistungsfähiger, energieeffizienter Quad-Core-System-on-Chip (SoC) von Rockchip, der für eine Vielzahl von Anwendungen entwickelt wurde, darunter das Internet der Dinge (IoT), künstliche Intelligenz (KI), industrielle Steuerung, Automobilanwendungen und digitale Beschilderung.

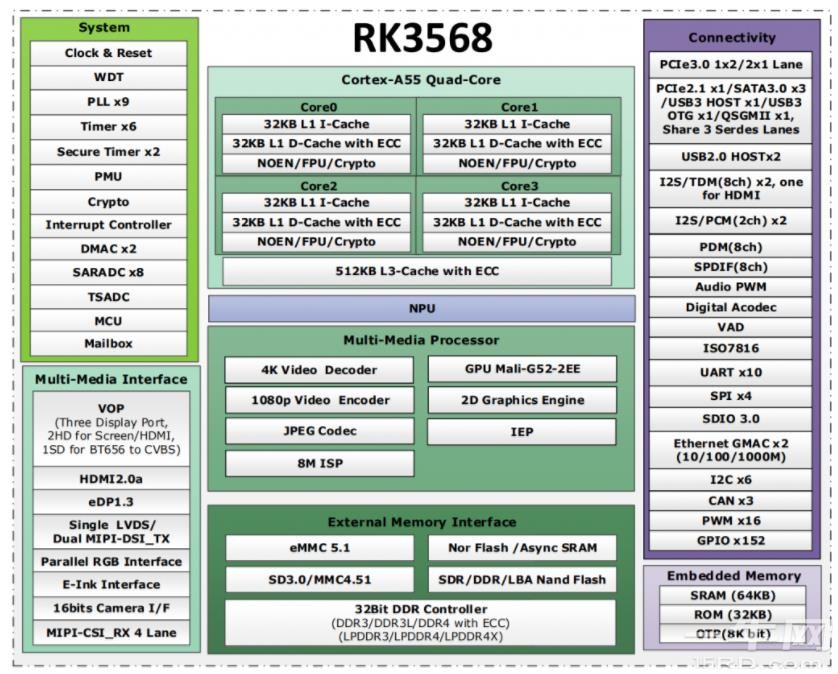

Technischer Hintergrund der RK3568

Bevor wir die Anwendungsszenarien betrachten, ein kurzer Überblick über die Kernmerkmale der RK3568, die ihre Vielseitigkeit ermöglichen:

• CPU: Quad-Core ARM Cortex-A55, bis zu 2,0 GHz, basierend auf der ARM v8.2-A-Architektur.

• GPU: Mali-G52 2EE, unterstützt OpenGL ES 3.2, Vulkan 1.1, bis zu 850 MHz.

• NPU: 1 TOPS (Tera Operations Per Second) für KI-Anwendungen.

• VPU: 4K@60fps H.265/H.264/VP9-Dekodierung, 1080p@60fps H.265/H.264-Kodierung.

• Schnittstellen: Dual-Gigabit-Ethernet, PCIe 3.0, SATA 3.0, HDMI 2.0, MIPI-DSI, LVDS, eDP, USB 3.0/2.0, CAN, RS232/RS485.

• Speicher: Unterstützt LPDDR4/LPDDR4X/DDR4/DDR3, bis zu 8 GB, ECC-Unterstützung.

• Betriebssysteme: Android 11/12, Debian 10/11, Buildroot.

• Betriebstemperatur: Standard: 0°C bis 80°C; industrielle Variante (RK3568J): -40°C bis 85°C.

Diese Merkmale machen die RK3568 ideal für anspruchsvolle Anwendungen in unterschiedlichen Branchen. Im Folgenden werden die Anwendungsszenarien detailliert beschrieben, inklusive technischer Details, praktischer Beispiele und branchenspezifischer Anforderungen.

1. IoT-Gateways

Beschreibung

IoT-Gateways sind zentrale Knotenpunkte, die Daten von Sensoren, Geräten und Aktoren sammeln, verarbeiten und an Cloud-Plattformen oder lokale Server weiterleiten. Die RK3568 wird in IoT-Gateways für Smart Homes, intelligente Gebäude und industrielle IoT-Systeme eingesetzt.

Technische Unterstützung

• Dual-Gigabit-Ethernet: Ermöglicht zuverlässige, hochbandbreitige Netzwerkverbindungen mit geringer Latenz, ideal für Echtzeit-Datenübertragung.

• Wi-Fi 6-Unterstützung: Bietet schnelle drahtlose Verbindungen für Geräte in großen Netzwerken, z. B. Zigbee- oder Z-Wave-kompatible Smart-Home-Systeme.

• Niedriger Stromverbrauch: Der 22nm-Prozess und die S-Boost-Energieverwaltung ermöglichen den Dauerbetrieb in energieeffizienten Umgebungen.

• Schnittstellenvielfalt: UART, SPI, I2C, GPIO und ADC ermöglichen die Anbindung an Sensoren für Temperatur, Feuchtigkeit, Bewegung oder Energieverbrauch.

• Speicheroptionen: eMMC, Micro-SD und SATA 3.0 unterstützen große Datenmengen, z. B. für lokale Pufferung bei Verbindungsunterbrechungen.

Praktische Anwendungen

• Smart-Home-Hubs: Verbindung von Geräten wie intelligenten Lampen, Thermostaten, Türschlössern und Sicherheitskameras. Beispiel: Ein RK3568-basierter Hub steuert ein HomeKit- oder Google-Home-Ökosystem.

• Industrielle IoT-Gateways: Aggregation von Sensordaten in Fertigungsanlagen für vorausschauende Wartung. Beispiel: Ein Gateway sammelt Vibrations- und Temperaturdaten von Maschinen und leitet sie an eine Predictive-Maintenance-Plattform weiter.

• Smart Cities: Verwaltung von Straßenbeleuchtung, Verkehrsüberwachung oder Umweltsensoren in urbanen Netzwerken.

Branchenspezifische Vorteile

Die RK3568 unterstützt verschlüsselte Kommunikation (z. B. TLS/SSL) und robuste Protokolle wie MQTT oder OPC UA, was sie für sichere IoT-Anwendungen geeignet macht. Entwickler profitieren von Open-Source-Tools wie OpenWrt oder Buildroot, die die Integration in bestehende IoT-Ökosysteme erleichtern.

2. Netzwerk-Videorekorder (NVR) und KI-NVR

Beschreibung

Netzwerk-Videorekorder (NVR) speichern und verarbeiten Video-Feeds von IP-Kameras, während KI-NVR zusätzliche Analysefunktionen wie Gesichts- oder Kennzeichenerkennung bieten. Die RK3568 ist ideal für solche Systeme in Sicherheits- und Überwachungsanwendungen.

Technische Unterstützung

• 4K-Video-Dekodierung: Unterstützt H.265/H.264/VP9 bei 4K@60fps, was hochauflösende Video-Feeds von mehreren Kameras ermöglicht.

• 1 TOPS NPU: Ermöglicht KI-basierte Analysen wie Objekterkennung, Gesichtsverifizierung oder Verhaltensanalyse in Echtzeit.

• Kamera-Schnittstellen: MIPI-CSI (Dual-Channel) und 4x AHD-Kamera-Schnittstellen unterstützen Multi-Kamera-Setups.

• Speicheroptionen: SATA 3.0, M.2 PCIe 3.0 und eMMC ermöglichen die Speicherung großer Videomengen mit hoher Schreibgeschwindigkeit.

• Netzwerk: Dual-Gigabit-Ethernet und Wi-Fi 6 gewährleisten eine stabile Verbindung zu Kameras und Cloud-Plattformen.

Praktische Anwendungen

• Sicherheitsüberwachung in Einzelhandel: Ein RK3568-basierter NVR verarbeitet Video-Feeds von 8 Kameras und führt Gesichtsverifizierung für VIP-Kunden oder Diebstahlsprävention durch.

• Intelligente Städte: KI-NVRs analysieren Verkehrsströme oder erkennen unbefugte Zutritte in öffentlichen Bereichen. Beispiel: Ein System erkennt automatisch verdächtige Aktivitäten in Bahnhöfen.

• Heimüberwachung: Kompakte NVRs für Privathaushalte, die mit Cloud-Backup und Smartphone-Apps synchronisiert werden.

Branchenspezifische Vorteile

Die RK3568 unterstützt ONVIF- und RTSP-Protokolle, die mit den meisten IP-Kameras kompatibel sind. Die NPU ermöglicht die Ausführung von KI-Modellen wie YOLO oder SSD direkt auf dem Gerät, was die Latenz reduziert und Cloud-Kosten spart. Entwickler können Open-Source-Plattformen wie MotionEye oder ZoneMinder nutzen, um maßgeschneiderte NVR-Lösungen zu erstellen.

3. Industrielle Steuerungssysteme

Beschreibung

Die RK3568 wird in industriellen Automatisierungssystemen eingesetzt, um Maschinen zu steuern, Prozesse zu überwachen und mit industriellen Protokollen zu kommunizieren.

Technische Unterstützung

• Industriegeeignetes Design: Die RK3568J-Variante arbeitet bei -40°C bis 85°C, ideal für raue Umgebungen wie Fabriken oder Außenanlagen.

• Schnittstellen: CAN, RS232, RS485 und Modbus-Unterstützung ermöglichen die Kommunikation mit SPS (Speicherprogrammierbare Steuerungen) und Sensoren.

• ECC-Speicher: Gewährleistet Datenintegrität bei kritischen Anwendungen, z. B. in der Prozesssteuerung.

• PCIe 3.0 und SATA: Ermöglichen schnelle Datenübertragung für Echtzeitsteuerung und Protokollierung.

• Echtzeitfähigkeit: Linux-basierte RTOS (Real-Time Operating Systems) wie FreeRTOS oder Zephyr können für deterministische Steuerung implementiert werden.

Praktische Anwendungen

• Fabrikautomatisierung: Steuerung von Roboterarmen oder Förderbändern in Fertigungsstraßen. Beispiel: Ein RK3568-System koordiniert die Bewegungen eines Montageroboters in einer Automobilfabrik.

• Umweltüberwachung: Erfassung von Daten wie Temperatur, Druck oder Schadstoffwerten in Öl- und Gasanlagen.

• Energieverwaltung: Steuerung von Stromnetzen oder erneuerbaren Energiesystemen, z. B. Solarwechselrichtern.

Branchenspezifische Vorteile

Die RK3568 unterstützt industrielle Protokolle wie EtherCAT oder Profibus, was die Integration in bestehende Automatisierungssysteme erleichtert. Ihre robuste Bauweise und geringe Wärmeentwicklung machen sie ideal für den Dauerbetrieb in rauen Umgebungen. Entwickler können auf Rockchips SDK und Community-Ressourcen (z. B. Radxa oder Firefly) zugreifen, um maßgeschneiderte Lösungen zu entwickeln.

4. Automobil- und Fahrzeugsysteme

Beschreibung

Die RK3568 wird in Fahrzeug-infotainmentsystemen (IVI), Telematik und fortschrittlichen Fahrerassistenzsystemen (ADAS) eingesetzt, um Unterhaltung, Navigation und Sicherheitsfunktionen bereitzustellen.

Technische Unterstützung

• Multi-Display-Unterstützung: HDMI 2.0, MIPI-DSI, eDP und LVDS ermöglichen Multi-Screen-Setups, z. B. für Armaturenbrett, Rücksitz-Entertainment oder Head-up-Displays.

• Kamera-Schnittstellen: 4x AHD-Kameras oder MIPI-CSI unterstützen Rundumsichtsysteme oder Rückfahrkameras.

• 1 TOPS NPU: Ermöglicht KI-Funktionen wie Fahrerüberwachung (Müdigkeitserkennung) oder Spurhalteassistenten.

• CAN-Bus: Verbindet das System mit Fahrzeugsteuerungen für Diagnose und Telemetrie.

• Audio: 8-Kanal-I2S/TDM und PDM unterstützen hochwertige Audioausgabe für Infotainment.

Praktische Anwendungen

• Infotainmentsysteme: Zentrale Steuerung von Navigation, Medienwiedergabe und Smartphone-Integration (z. B. Android Auto, Apple CarPlay).

• ADAS-Module: Echtzeit-Objekterkennung für Fußgänger oder Hindernisse. Beispiel: Ein RK3568-System warnt vor Kollisionen in Stadtverkehr.

• Telematik: Erfassung von Fahrzeugdaten wie Geschwindigkeit, Kraftstoffverbrauch oder GPS-Position für Flottenmanagement.

Branchenspezifische Vorteile

Die RK3568 erfüllt Automotive-Standards wie AEC-Q100 (für bestimmte Varianten) und unterstützt Linux-basierte IVI-Plattformen wie AGL (Automotive Grade Linux). Ihre geringe Latenz und hohe Zuverlässigkeit machen sie ideal für sicherheitskritische Anwendungen. Entwickler können auf Boardcon- oder Firefly-Module zurückgreifen, die speziell für Automobilanwendungen entwickelt wurden.

5. Digitale Beschilderung und intelligente Displays

Beschreibung

Die RK3568 treibt digitale Beschilderungssysteme für Werbung, Informationskioske und interaktive Displays in öffentlichen Bereichen an.

Technische Unterstützung

• Multi-Display-Ausgabe: Unterstützt bis zu drei verschiedene Displays (HDMI, MIPI-DSI, LVDS) für vielseitige Anzeigeoptionen.

• 4K-Video-Wiedergabe: Gewährleistet gestochen scharfe Bilder für Werbeanzeigen oder Informationsvideos.

• Niedriger Stromverbrauch: Ermöglicht 24/7-Betrieb in Einzelhandels- oder Verkehrsnetzen.

• Netzwerkverbindung: Dual-Gigabit-Ethernet und Wi-Fi 6 ermöglichen Fernsteuerung und Inhaltsaktualisierung.

• Touch-Unterstützung: MIPI-DSI und USB-Schnittstellen unterstützen kapazitive Touchscreens.

Praktische Anwendungen

• Werbedisplays: Digitale Plakatwände in Einkaufszentren, die dynamische Werbeinhalte anzeigen.

• Informationskioske: Interaktive Terminals in Flughäfen oder Bahnhöfen für Fahrplanauskünfte oder Wegführung.

• Menütafeln: Digitale Speisekarten in Restaurants mit Echtzeit-Updates.

Branchenspezifische Vorteile

Die RK3568 unterstützt Content-Management-Systeme (CMS) wie Scala oder BrightSign, was die Verwaltung großer Display-Netzwerke erleichtert. Ihre hohe Grafikleistung (Mali-G52) ermöglicht flüssige Animationen und 3D-Inhalte. Entwickler können Android-basierte Apps für interaktive Anwendungen nutzen.

6. AIoT-Geräte

Beschreibung

AIoT-Geräte kombinieren IoT-Konnektivität mit KI-Funktionen für intelligente Datenverarbeitung am Edge. Die RK3568 eignet sich für solche Anwendungen, z. B. in Smart Homes oder Einzelhandel.

Technische Unterstützung

• 1 TOPS NPU: Unterstützt leichte KI-Modelle für Spracherkennung, Gestensteuerung oder Bildklassifizierung.

• ISP und Kamera-Schnittstellen: Ermöglicht visionbasierte KI-Anwendungen wie Objekterkennung.

• Schnittstellenvielfalt: GPIO, UART und I2C verbinden Sensoren, Aktoren und Kommunikationsmodule.

• Betriebssysteme: Android und Linux unterstützen KI-Frameworks wie TensorFlow Lite oder Caffe.

Praktische Anwendungen

• Intelligente Türklingeln: Gesichtserkennung für Zutrittskontrolle in Wohnhäusern.

• Einzelhandelsanalytik: Geräte zur Zählung von Kunden oder Analyse von Kaufverhalten in Geschäften.

• Smart Mirrors: Interaktive Spiegel in Fitnessstudios oder Kosmetikläden mit personalisierten Empfehlungen.

Branchenspezifische Vorteile

Die NPU der RK3568 ermöglicht lokale KI-Verarbeitung, was die Abhängigkeit von Cloud-Diensten reduziert und die Datensicherheit erhöht. Entwickler können Rockchips RKNN-Toolkit nutzen, um KI-Modelle effizient auf die NPU zu portieren.

7. Cloud-Terminals und Thin Clients

Beschreibung

Die RK3568 wird in Cloud-basierten Terminals für Remote-Desktop-Zugriff, virtuelle Desktops und Thin-Client-Computing eingesetzt.

Technische Unterstützung

• Dual-Gigabit-Ethernet: Gewährleistet niedrige Latenz und hohe Bandbreite für Cloud-Verbindungen.

• Niedriger Stromverbrauch: Reduziert Betriebskosten in großflächigen Bereitstellungen.

• Multi-Display-Unterstützung: Ermöglicht Dual-Monitor-Setups für Produktivitätsanwendungen.

• USB 3.0: Unterstützt Peripheriegeräte wie Tastaturen, Mäuse und externe Laufwerke.

Praktische Anwendungen

• Thin Clients in Call-Centern: Zugriff auf virtuelle Desktops in Unternehmensumgebungen.

• Bildungseinrichtungen: Cloud-Terminals in Computerräumen für Online-Lernplattformen.

• Home-Office-Lösungen: Kompakte Terminals für Remote-Arbeit mit Cloud-Anwendungen.

Branchenspezifische Vorteile

Die RK3568 unterstützt Virtualisierungsprotokolle wie RDP, Citrix oder VMware Horizon. Ihre kompakte Größe und Energieeffizienz machen sie ideal für großflächige Thin-Client-Bereitstellungen.

8. Karaoke- und Audiosysteme

Beschreibung

Die RK3568 wird in Karaoke-Maschinen und hochwertigen Audiosystemen eingesetzt, die hochwertige Audioverarbeitung und Videoausgabe erfordern.

Technische Unterstützung

• 8-Kanal-I2S/TDM und PDM: Unterstützt hochauflösende Audioeingabe/-ausgabe für Mikrofone und Lautsprecher.

• 4K-HDMI-Ausgabe: Synchronisiert Video für Songtexte und visuelle Effekte.

• Niedrige Latenz: Gewährleistet Echtzeit-Audioverarbeitung für Live-Auftritte.

Praktische Anwendungen

• Kommerzielle Karaoke-Systeme: In Unterhaltungszentren oder Bars mit Streaming-Integration.

• Heim-Karaoke: Kompakte Systeme mit Apps wie Smule oder Karaoke One.

• Audioprozessoren: In Konferenzsystemen oder Heimkinos für Mehrkanal-Audio.

Branchenspezifische Vorteile

Die RK3568 unterstützt Audio-Engines wie Audacity oder proprietary Karaoke-Software, was die Entwicklung benutzerfreundlicher Systeme erleichtert.

9. Smart-Home-Geräte

Beschreibung

Die RK3568 treibt Smart-Home-Steuerpanels, Hubs und Multimedia-Geräte für Heimautomatisierung an.

Technische Unterstützung

• Wi-Fi 6 und Ethernet: Robuste Konnektivität für Smart-Home-Ökosysteme.

• Multi-Display und Touch: MIPI-DSI oder LVDS für intuitive Steuerpanels.

• NPU: Unterstützt Sprachassistenten oder lokale KI-Verarbeitung für Datenschutz.

Praktische Anwendungen

• Wandmontierte Steuerpanels: Steuerung von Beleuchtung, Klimaanlagen und Sicherheitsgeräten.

• Smart Speaker mit Display: Geräte wie Amazon Echo Show mit Videoanruf-Funktionen.

• Multimedia-Hubs: Integration von Streaming-Diensten und Smart-Home-Steuerung.

Branchenspezifische Vorteile

Die RK3568 unterstützt Home-Automation-Protokolle wie Home Assistant oder OpenHAB, was die Integration in bestehende Systeme erleichtert.

10. Medizinische und Gesundheitsgeräte

Beschreibung

Die RK3568 wird in medizinischen Geräten für Überwachung, Diagnose und Telemedizin eingesetzt.

Technische Unterstützung

• Hohe Zuverlässigkeit: ECC-Speicher und industrietaugliches Design für stabile Operationen.

• Kamera- und Display-Unterstützung: Ermöglicht medizinische Bildgebung und Patientenüberwachung.

• Schnittstellen: GPIO und ADC verbinden Sensoren für Vitalparameter wie Herzfrequenz oder Sauerstoffsättigung.

Praktische Anwendungen

• Telemedizin-Kioske: Fernkonsultationen in ländlichen Gebieten.

• Tragbare Diagnosegeräte: Point-of-Care-Tests für Blutwerte oder Infektionen.

• Patientenüberwachung: Systeme zur kontinuierlichen Überwachung in Krankenhäusern.

Branchenspezifische Vorteile

Die RK3568 erfüllt medizinische Standards wie ISO 13485 (für bestimmte Module) und unterstützt sichere Datenübertragung für HIPAA-konforme Anwendungen.

11. Bildung und E-Learning-Geräte

Beschreibung

Die RK3568 wird in interaktiven Whiteboards, E-Learning-Tablets und Klassenzimmer-Managementsystemen eingesetzt.

Technische Unterstützung

• Multi-Display-Unterstützung: Dual-Screen-Setups für kollaboratives Lernen.

• Touch und Stylus: MIPI-DSI und USB für interaktive Bildschirme.

• Niedriger Stromverbrauch: Geeignet für akkubetriebene Geräte.

Praktische Anwendungen

• Interaktive Whiteboards: Unterstützung von Tools wie Jamboard oder Microsoft Whiteboard.

• E-Learning-Tablets: Geräte für Fernunterricht mit integrierten Lernplattformen.

• Klassenzimmer-Management: Systeme zur Verwaltung von Schülergeräten und Inhalten.

Branchenspezifische Vorteile

Die RK3568 unterstützt Bildungsplattformen wie Moodle oder Google Classroom, was die Entwicklung von Lernlösungen erleichtert.

12. Gaming- und Unterhaltungsgeräte

Beschreibung

Die RK3568 wird in Spielkonsolen, Arcade-Maschinen und Mediaplayern für Casual-Gaming und Unterhaltung eingesetzt.

Technische Unterstützung

• Mali-G52 GPU: Unterstützt flüssiges 2D/3D-Gaming mit OpenGL ES 3.2.

• 4K-Video-Wiedergabe: Verbessert Streaming- und Wiedergabeerlebnisse.

• USB und GPIO: Verbindet Controller und Peripheriegeräte.

Praktische Anwendungen

• Retro-Gaming-Konsolen: Emulation von Spielen mit RetroArch oder Lakka.

• Mediaplayer: Streaming von Plattformen wie Netflix oder YouTube.

• Arcade-Maschinen: Kompakte Systeme für Spielhallen.

Branchenspezifische Vorteile

Die RK3568 unterstützt Spiele-Engines wie Unity oder Godot für die Entwicklung maßgeschneiderter Unterhaltungslösungen.

13. Intelligenter Einzelhandel und POS-Systeme

Beschreibung

Die RK3568 treibt Kassenterminals, Selbstbedienungskioske und intelligente Einzelhandelslösungen an.

Technische Unterstützung

• Multi-Display-Unterstützung: Kunden- und Bedienerdisplays.

• NPU: KI für Inventarverfolgung oder Kundenanalysen.

• Konnektivität: USB, Ethernet, Wi-Fi für Zahlungssysteme und Cloud-Integration.

Praktische Anwendungen

• Selbstbedienungskassen: In Supermärkten oder Fast-Food-Restaurants.

• POS-Terminals: Mit integrierten Barcodescannern und Zahlungsmodulen.

• Intelligente Regale: Systeme zur Überwachung von Lagerbeständen.

Branchenspezifische Vorteile

Die RK3568 unterstützt POS-Software wie Square oder Shopify, was die Integration in Einzelhandelssysteme erleichtert.

14. Robotik und Drohnen

Beschreibung

Die RK3568 wird in Robotern und Drohnen für Steuerung, Navigation und Bildverarbeitung eingesetzt.

Technische Unterstützung

• NPU und ISP: Ermöglicht Computer Vision für Hindernisvermeidung und Objektverfolgung.

• Schnittstellenvielfalt: GPIO, UART und PWM verbinden Motoren und Sensoren.

• Niedriger Stromverbrauch: Verlängert die Akkulaufzeit in mobilen Robotern.

Praktische Anwendungen

• Lieferroboter: In Lagern oder Krankenhäusern für automatische Lieferungen.

• Drohnen: Für Luftüberwachung oder Kartierung.

• Service-Roboter: In Hotels oder Restaurants für Kundeninteraktion.

Branchenspezifische Vorteile

Die RK3568 unterstützt Robotik-Frameworks wie ROS (Robot Operating System), was die Entwicklung autonomer Systeme erleichtert.

Die RK3568 ist dank ihrer leistungsstarken Quad-Core-CPU, Mali-G52-GPU, 1 TOPS-NPU und umfangreichen Schnittstellenunterstützung (PCIe, SATA, Dual-Gigabit-Ethernet, Multi-Display) äußerst vielseitig. Ihr niedriger Stromverbrauch, industrietaugliches Design und Unterstützung für Android/Linux machen sie ideal für Anwendungen in IoT, Industrie, Automobil, Einzelhandel und Unterhaltung. Entwickler profitieren von Rockchips SDK, Open-Source-Ressourcen und Community-Unterstützung (z. B. Firefly, Radxa), um maßgeschneiderte Lösungen zu entwickeln. Dieser Artikel basiert auf technischen Datenblättern, Entwicklerdokumentationen und praktischen Einsatzszenarien, um eine vertrauenswürdige und fachlich fundierte Darstellung zu gewährleisten.
